便携式多普勒流速仪/多普勒超声波明渠流量计

一、设备组成: 终端机（手持式上位机自带液晶显示屏，内置锂电池可反复充电使用），流速水位探头，通信电缆，手持式测杆。可测量水位，流速，温度，流量等

二、设备原理

    便携式(手持式)多普勒超声波明渠流量计是利用声波在流体中传播的多普勒效应，通过测定流体中运动粒子散射声波的多普勒频移来得到流体的速度，结合内置压力式水位计，利用速度面积法，即可测量液体的流量。上位机内存空间高达16M，可存储10万条以上数据、内置高性能锂电池，一次充电可连续工作12小时以上，配有液晶显示屏，可实时显示流速、水位、流量等数据。

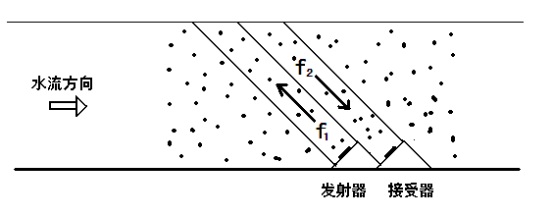

      平均流速测量：流速的测量是通过超声波探头（换能器）发射与接受超生波信号并做相应的计算处理而获得的：换能器1发射频率为f1的超声波信号，以一定角度由水下向水面发射，在碰到水中的悬浮颗粒或气泡后，频率发生偏移，并以f2的频率反射到换能器2，f2与f1之差即为多普勒频差fd。设流体流速为v，超声波声速为c，多普勒频移fd正比于流体流速v。水中会有大量的杂质颗粒与气泡，每一个反射粒子对应一个多普勒频移fd，通过换算可求得其流速，这些大量粒子的平均流速也即流体的平均流速。

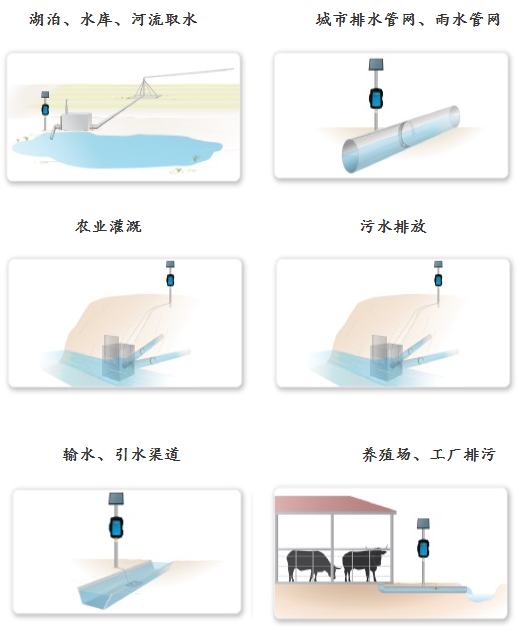

三、应用范围:  湖泊、水库、河流取水; 城市排水管网、雨水管网; 农业灌溉; 污水排放; 输水、引水渠道; 养殖场、工厂排污

四、设备特点

（1）、单只流速传感器，安装方便适合市政污下水管渠道、工业废水管道、各种渠道、灌溉用水、不规则河道、饮用水、海水、天然溪、排污口等流量测量并可隐蔽安装，可以做到长期稳定可靠工作。

（2）、既可顺流速、也可水位、水深方便统计。

（3）、大屏幕触摸屏，不仅有中文，还有配合图形，方便操作及流态分析。

（4）、可通过SD卡存储数据导出表格文件，实时显示流速曲线、图形软件，便于水流流态分析研究。

（5）、低功耗测速，内置充电电池、是目前轻便的多普勒流速仪之一。

（6）、内置压力式水位传感器、温度传感器。

（7）、具有SD卡大容量存储器。可以存储十年数据（根据SD卡容量）

（8）、适合市政污下水管渠道、不满管管道流量测量。

五、主要技术指标

应用范围：可以测量所有河流及渠道可以是矩形、梯形或涵洞或自定义型渠道河道流速流量。

主机：

供电电源：内置电池供电

使用温度：-20℃—50℃

湿度：小于90%

流速传感器：

温度：-10℃—60℃

最高耐压（包括输出信号线接头）：水下800米。

流速测量性能：

量程：21mm/s到5000mm/s。

准确度：测量流速的0.5%。

分辨率：1mm/s

流量测量性能：

准确度：测量流量的±2%

水位测量性能：

量程0-5米（其他量程可选）

分辨率1mm

精度：±0.5%

水温测量性能

量程：0℃到60℃。

分辨率：0.2℃。
